Full Bridge Resistant Strain Gauge with Solder Points

Full Bridge Resistant Strain Gauge with Solder Points
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Hystérèse: ± 0,05%
Plage de mesure: 0-1000 Microstrain
La température opérationnelle: -20 ̊+80°C
Usage: capteur de capteur de pression de piézoélectrique
Matériau transporteur: Aldéhyde phénolique/polyimide/époxy
Fonctionnalité: Sensor de micro-pression
Matériel: Feuille métallique
Ramper: ±0,05% en pleine échelle
Taper: Indicateur de contrainte de résistance
Fil de plomb: 3 fils, longueur 1 m
Résistance: 350,500, 1000 Ohm
Service: coutume
Modèle: Série EB
Température de travail: -20° + 80°C,
Pour le matériel: Acier ou alliage d'aluminium
Matériau de base: Aldéhyde phénolique/polyimide/époxy
Mettre en évidence:

full bridge strain gauge with solder points

,

foil strain gauge with solder connections

,

resistant strain gauge full bridge type
Informations de base
Lieu d'origine: CHINE
Nom de marque: Top Sensor
Numéro de modèle: Série EB
Conditions de paiement et expédition
Détails d'emballage: Boîte de carton
Description de produit

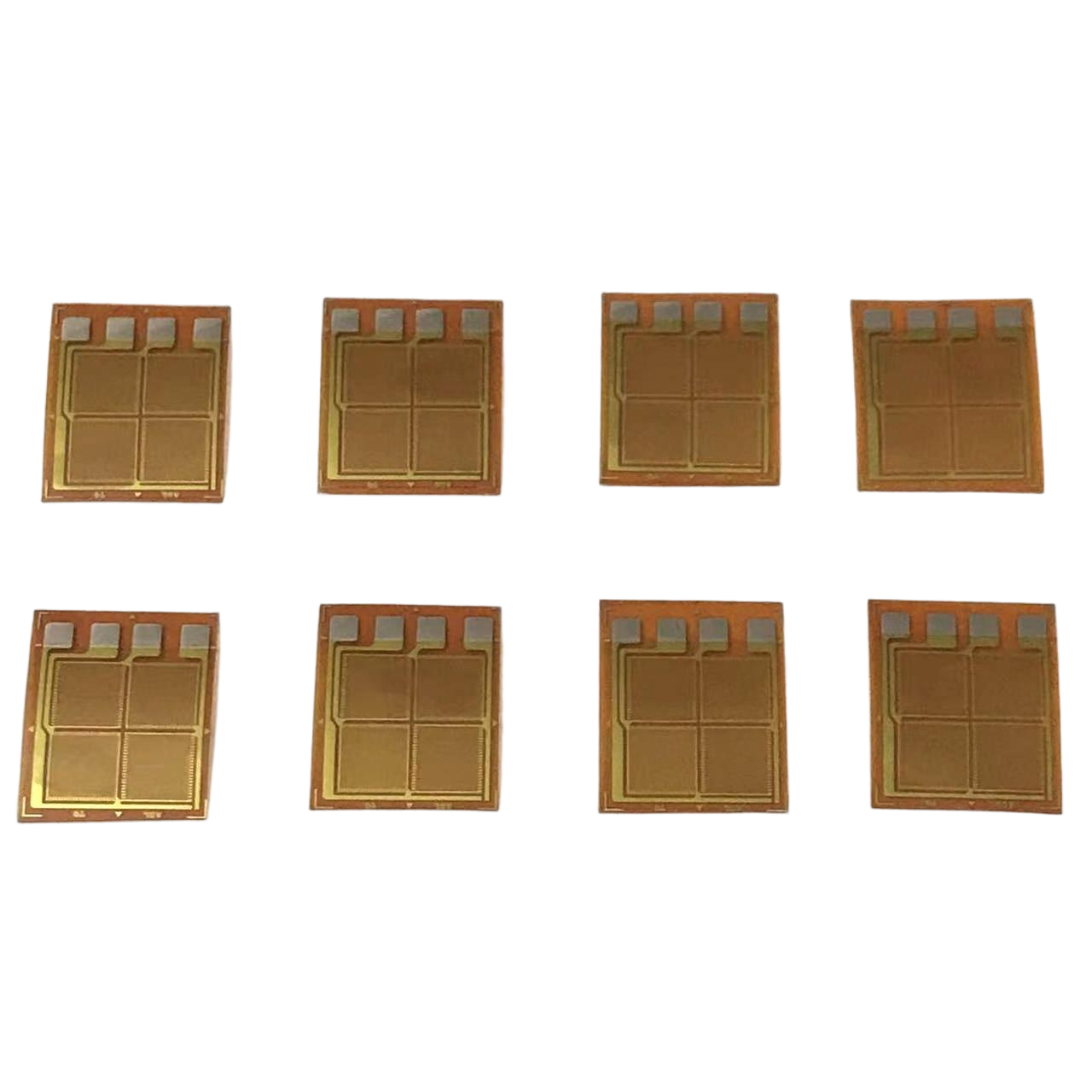

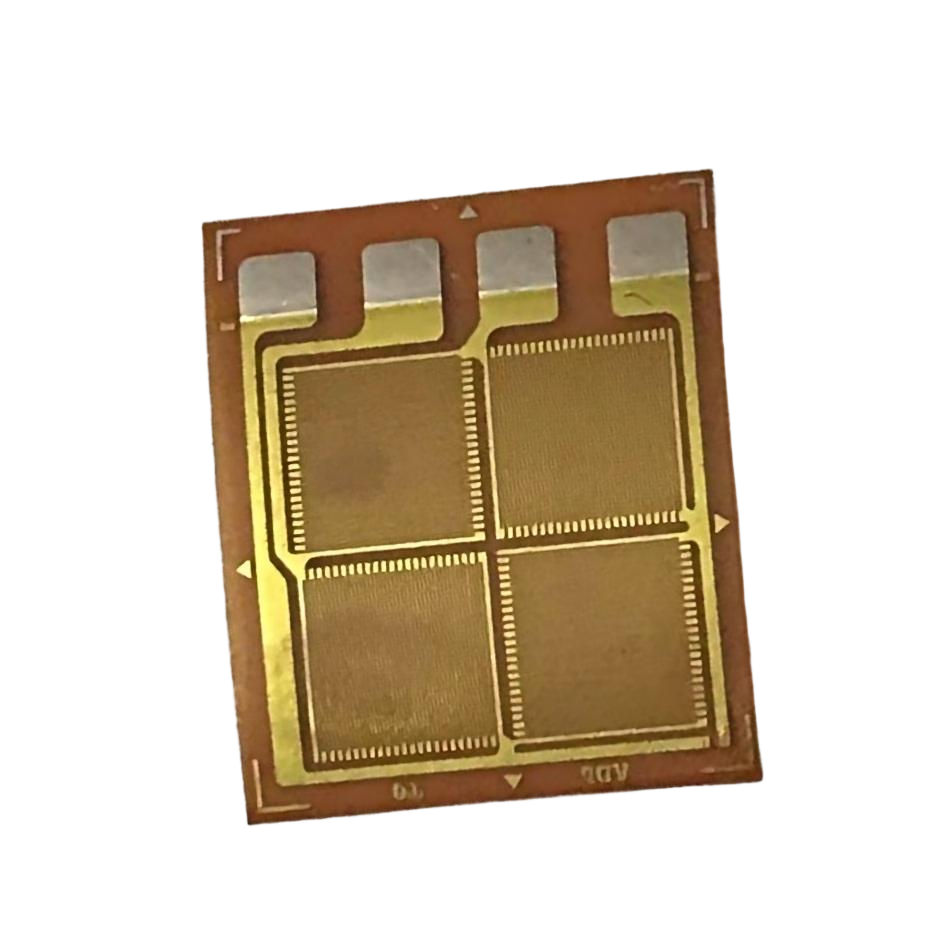

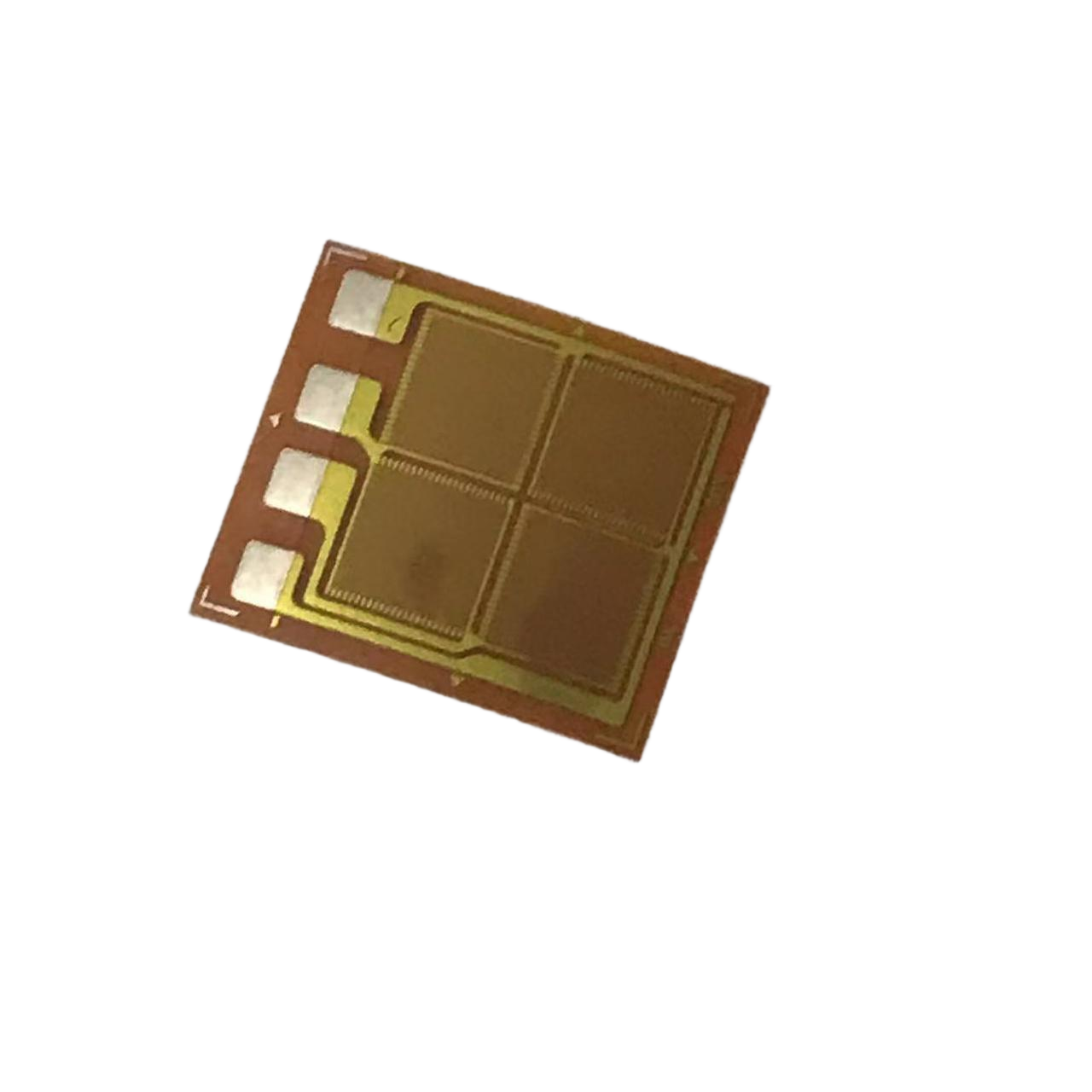

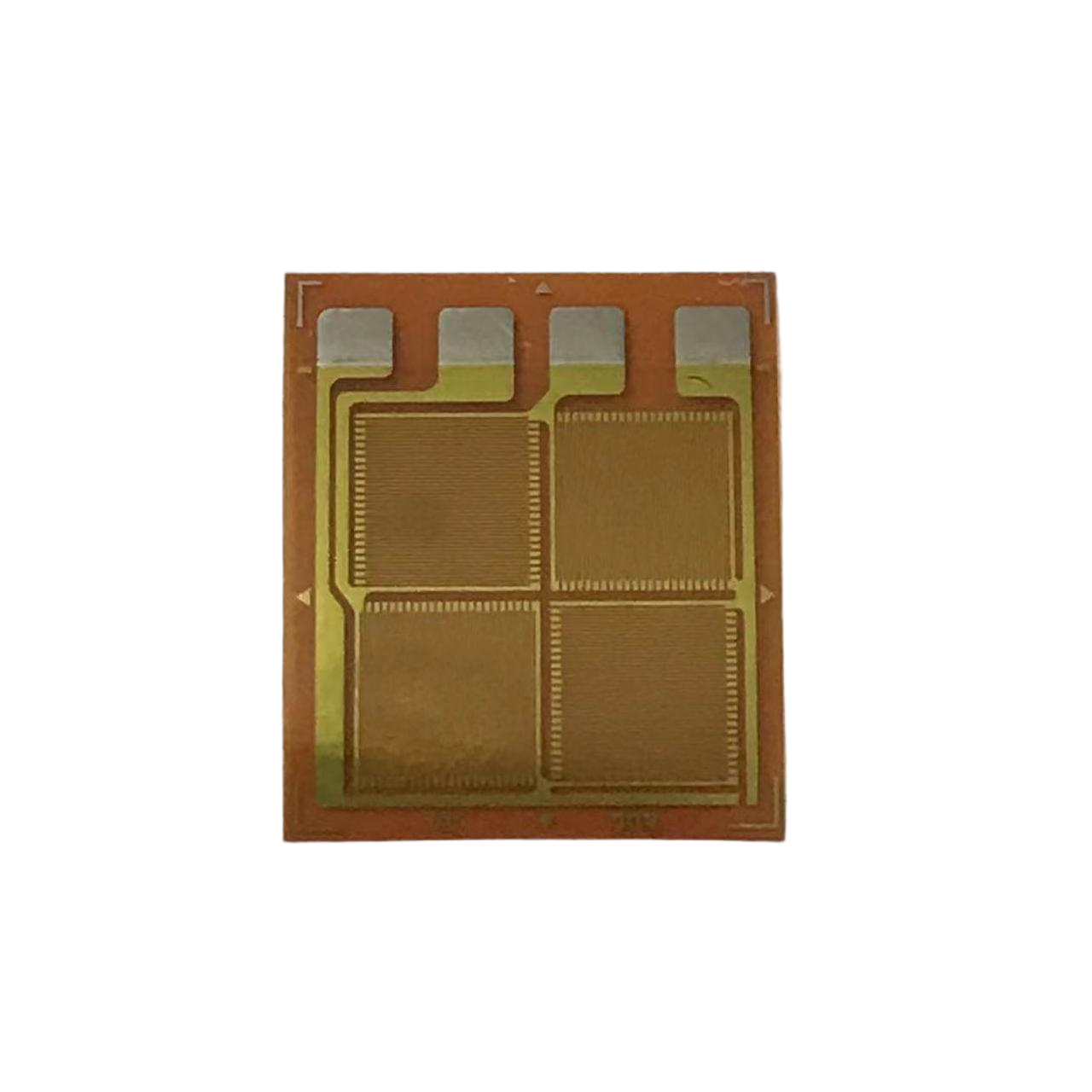

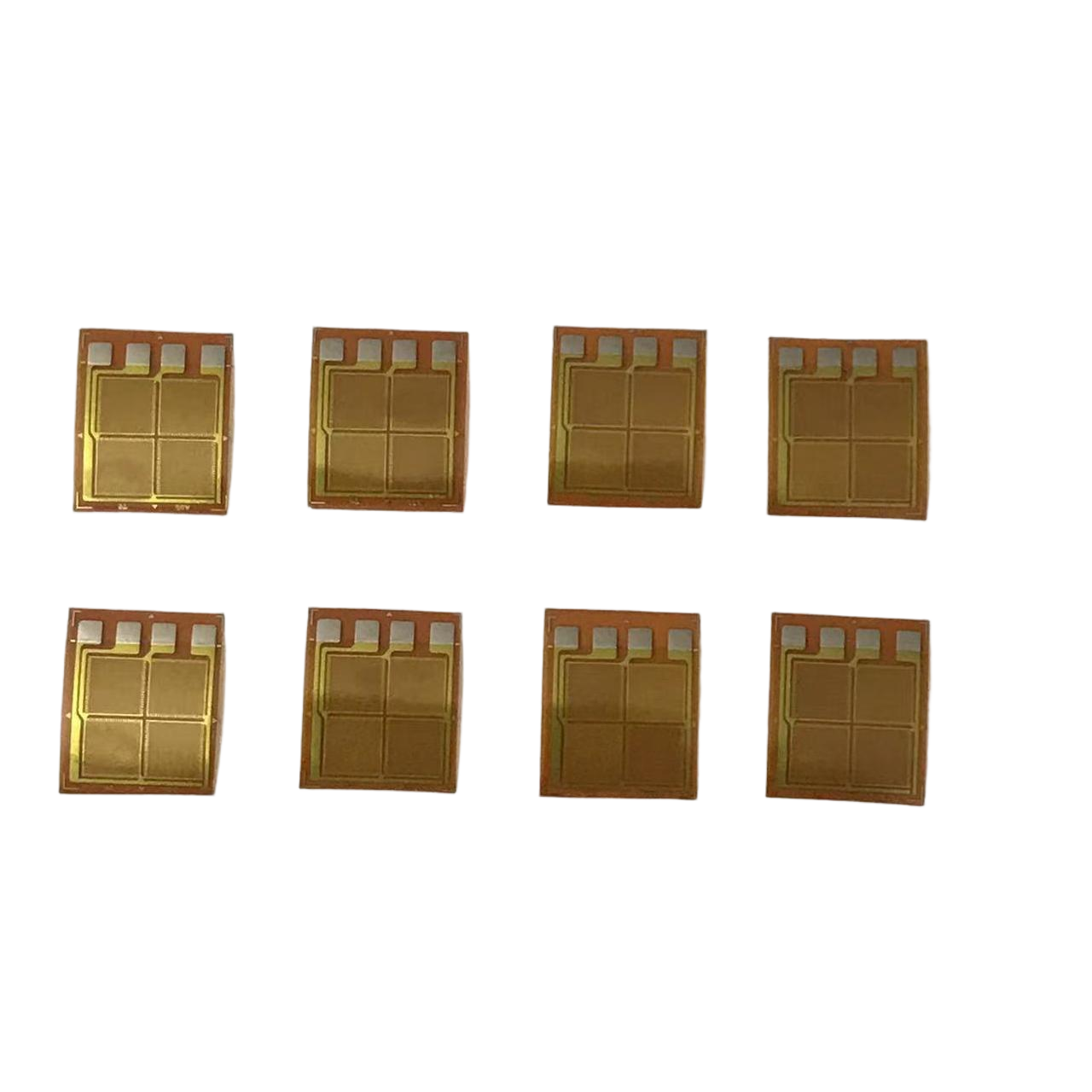

Full Bridge Resistant Strain Gauge with Solder Points

Model: EB-A series

Product Description:

A full-bridge strain gauge is a high-performance sensor configuration that uses four active strain gauges wired into a Wheatstone bridge circuit All four gauges are bonded to the test object, which maximizes measurement sensitivity and provides superior compensation for thermal effects and extraneous loads compared to quarter- and half-bridge setups.

Features:

  • Product Name: Foil Strain Gauge
  • Grid number: 4
  • Hysteresis: ±0.05% Full Scale
  • Material: Steel or Alloy Aluminum
  • Measurement Range: 0-1000 Microstrain
  • Service: Custom design on carrier size, grid dimension
  • Carrier Material: Imported Phenolic Aldehyde/Polyimide/Epoxy
  • Measuring Material: Foil(nickel copper alloy, Constantan or Karma)
  • Resistance: 350,500,1000 Ohm
  • Operational temperature －20～＋80℃, Temperature compensation range ＋10～＋80℃

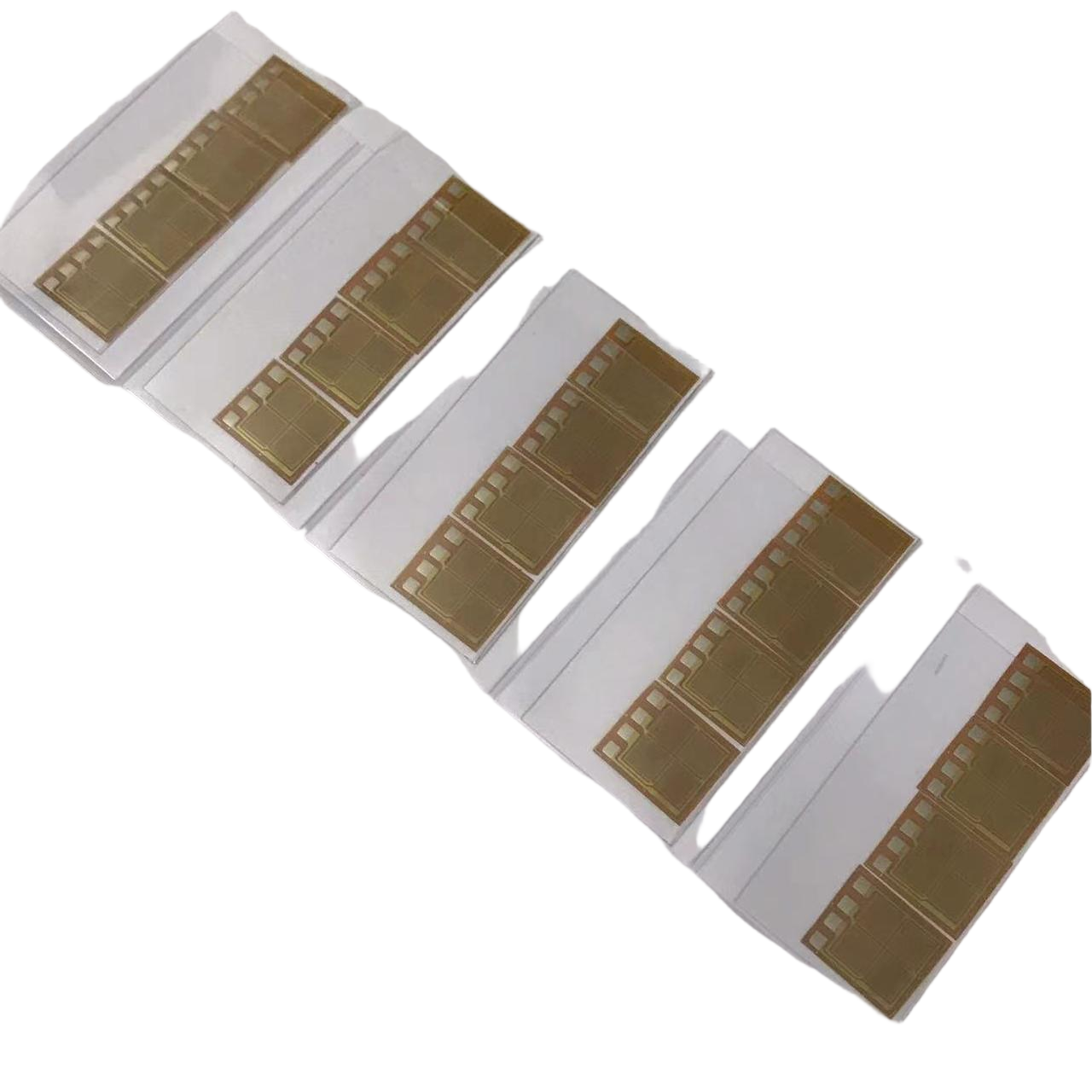

  • Each package 40 pcs, can be soldered copper wire, good performance
  • Three (3) to Five (5) solder points



Dimension:


Model Measuring Grid Size (mm) Carrier Size (mm)
BF350-3EB-A 2.25×2.65 9.2×7.7
ZF1000-3EB-A 2.25×2.65 9.2×7.7

Note: Other models and sizes are available according to customer request







Full Bridge Resistant Strain Gauge with Solder Points 0

Customization: carrier size, grid dimension, resistance
