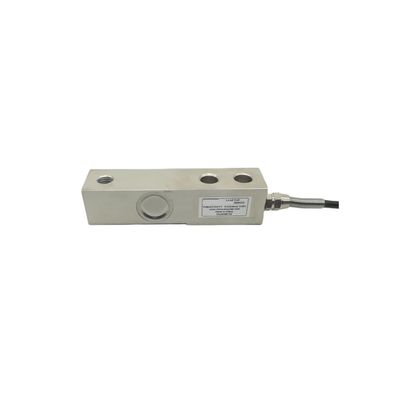

Cellules de charge à faisceau de cisaillement simple
Modèle:Le SD-03
Capacité:100 kg à 10 000 kg
Caractéristiques:
Cellule de charge de faisceau de cisaillement simple, cellule de charge de faisceau de flexion.
La capacité varie de 100 kg à 10 000 kg.
Matériau: acier allié ou acier inoxydable, haute qualité, haute précision OIML standard, faible coût,
Fermé au laser, étanche à l'eau à IP68, anti-corrosion.
Applications:Balances de plancher, balances de plate-forme, poids de pont et autres dispositifs de pesage.
Dimensions:
| Capacité | L | L1 | L2 | L3 | L4 | d | B. Pour | M |
| 1 à 4 kilob) 0,5 à 2 t) 5KSE |
130 | 56.5 | 15.8 | 25.4 | 76.2 | 13.5 | 31.8 | M16X2 Le M12X1.75 Le montant de l'aide est fixé à: |
| 5 à 10 kilobits 2,5 à 5 tonnes | 171.5 | 77.2 | 19.1 | 38.1 | 95.3 | 20 | 38.1 | Une M18X1.5 Le nombre d'étoiles |
| 20 ((klb) 10 ((t) | 222.3 | 101.6 | 25.4 | 50.8 | 120.7 | 26.2 | 50.8 | M24x2 1 à 12 FNU |
| Les caractéristiques du produit: | |||
| Précision: | C3 | ||
| Erreur combinée: | ± 0.02 | ||
| Résultats nominaux: | 2mv / 3mv/v±0.003 | ||
| Vous êtes un salaud! | ± 0.02 | ||
| Non-linéarité | ± 0.02 | ||
| Hystérésis: | ± 0.02 | ||
| Le solde zéro ((% F.S): | ± 10 | ||
| Résistance à l'entrée: | 350 ± 5 | ||
| Résistance de sortie: | 350 ± 5 | ||
| Résistance à l'isolation: | Le débit de courant doit être supérieur ou égal à: | ||
| Effect de température sur la portée ((% F.S/10°C): | ± 0.017 | ||
| Effets de température à zéro ((% F.S/10°C): | ± 0.02 | ||
| Utiliser une plage de température ((°C): | -20 ¢ + 55 | ||
| Voltage d'excitation (V): | 9 ¢ 12 (DC) | ||
| Surcharge de sécurité (% F.S) | 150 pour cent | ||
| Surcharge finale (% F.S) | 200% | ||
| Grade de défense | Pour la protection contre la corrosion | ||
| Longueur du câble: | 3 mètres - 10 mètres | ||
| Méthode de connexion par câble | |||
| RED = EXC+ | Je ne sais pas si c'est vrai. | GREEN=Signal+ | Blanc = signal- |
